Ayuda! Posicion cables
Hoy estoy preguntón. Se nota que ya estoy montando... va bastante bien la cosa.

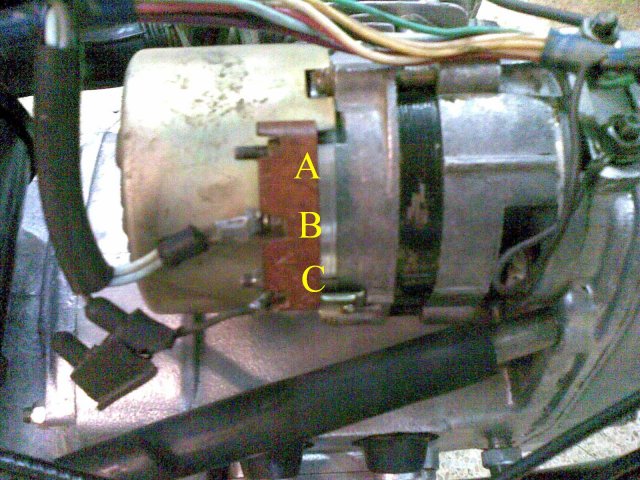

A ver. En el generador de mi MT-11 hay tres terminales, según la siguiente foto, A, B y C, y sólo dos cables, el que va al + de batería y el que va al regulador. El B estoy seguro de que es el del positivo bateria +12v, pero ¿dónde va enchufado el que va al regulador? ¿Al A o al C?.
Vamos, vamos que ésto marcha...
Днепр "K650 style" "La perla de Odessa"
"In rust we trust"
Ya no fumo. Ahora vapeoDesconectado
#2 2009-09-09 02:08:59
Re: Ayuda! Posicion cables
los terminales del alternador están marados con sus símbolos
el acceso a ellos es un poco difícil si el motor ya está instalado en el bastidor, pero perfectamente posible con un poco de esfuerzo
el terminal marcado como "B" en tu foto es el "+"
los "A" y "C" serán uno el "Ш" y el otro el "~"
ahora mismo estoy de viaje y no puedo comprobar cual es cual, tampoco lo sé de memoria
afortunadamente lo puedes comprobar tú mismo
***
si tienes el regulador mecánico (RR-330):
el "Ш" y el "~" del alternador se conectan al "Ш" y al "~" del regulador, respectivamente
el "+" del alternador va al "+" de la batería y al terminal "1" del bombín del faro
el "ЛК" del regulador va al piloto de carga del faro
***
si tienes el regulador electrónico (33-3702), las conexiones son diferentes:
el "+" del alternador va al "+" de la batería y al terminal "3" del bombín del faro
el "Ш" del alternador va al "Ш" del regulador
el "~" del alternador no se conecta
el "ЛК" del regulador va al piloto de carga del faro
el "Ш" del regulador va al "Ш" del alternador
el "+" del regulador va a la caja de fusibles y el terminal "2" del bombín
Ural M-62
Desconectado
#3 2009-09-09 14:00:13
- berlingo
- Veterano
- Registrado: 2009-05-04
- Mensajes: 629
Re: Ayuda! Posicion cables
"el "+" del alternador va al "+" de la batería y al terminal "3" del bombín del faro
el "Ш" del alternador va al "Ш" del regulador
el "~" del alternador no se conecta"
Éste es mi caso
OK, en mi caso no se ve apenas la "Ш" porque la baquelita roja está bastante mal, es el C, entendido y mil gracias, maestro.
Modificado por berlingo (2009-09-09 14:03:22)
Днепр "K650 style" "La perla de Odessa"
"In rust we trust" Ya no fumo. Ahora vapeoDesconectado
#4 2009-09-09 22:49:05
Re: Ayuda! Posicion cables
Hola berlingo, yo que tengo el mismo tipo de alternador que tu, y que ya hemos conectado cuatro alternadores de ese tipo, todos estaban marcados así:
- arriba (A) Excitador Ш
- en el centro (B) +
-abajo (C) control de carga ~

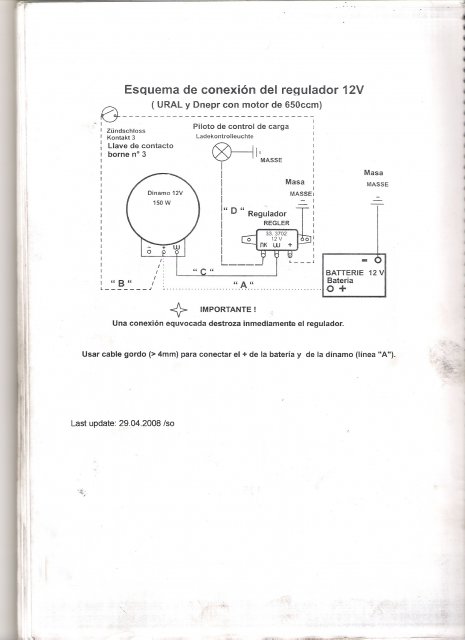

Aquí tienes el esquema de conexión con el regulador electrónico, con el cual el terminal de control de carga queda libre, con el mecánico tendrás que conectarlo.
